Mitä olennaisia ​​suunnittelutekijöitä sinun tulee arvioida valittaessa terästikkaita teollisuusinfrastruktuuriin?

Teollisuustyömaat vaativat jatkuvasti vakaita, luotettavia pystysuuntaisia ​​liikeratoja käyttäjille, jotka suorittavat rutiinitarkastuksia, komponenttien korjauksia ja yleisten järjestelmien valvontaa. Ilman asianmukaisesti suunniteltuja pystysuoraan pääsyyn tarkoitettuja laitteita, henkilökunta kohtaa kohonneita riskejä kiipeilytehtävien aikana, erityisesti korkealla tai kostealla, syövyttävällä toiminta-alueella. Monet suunnittelutiimit asettavat etusijalle pelkän raaka-aineen lujuuden ja jättävät huomiotta toisiinsa liittyvät parametrit, kuten puolan poikkeamatoleranssin, suojahäkin jatkuvuuden ja pohjan ankkuroinnin tekniset tiedot. Jokainen ulottuvuus on vuorovaikutuksessa ja määrittelee loppukäyttäjien yleisen käyttöturvallisuuden. Oikein suunniteltuTeräsportaattasapainottaa mekaanista kuormitettavuutta, inhimillisen tekijän aiheuttamaa suunnittelua ja ympäristön kestävyyttä varmistaakseen tasaisen suorituskyvyn ympäri vuoden.

1. Teollisuuden pystysuoraan pääsyyn tarkoitettujen laitteiden rakenteelliset suorituskykyvaatimukset

Rakenteellinen suorituskyky alkaa ensisijaisista kantavista palkeista, jotka muodostavat pystysuoran kiipeilykokoonpanon päärangan. Yleisiä palkkiprofiileja ovat kulmateräs-, kanavateräs- ja nelikulmaiset ontot putket, joista jokainen valitaan asennuskorkeuden ja odotettavissa olevien käyttökuormien mukaan. Korkeammat kiipeilykorkeudet vaativat painavampaa raakamateriaalia kestämään taipumista ja sivuttaistaipumaa käyttäjän painon alaisena sekä satunnaisia ​​työkaluja kantavia kuormia. Asennuksissa, joiden pystysuora kokonaisulottuvuus on yli kuusi metriä, palkin poikkileikkausspesifikaatioiden päivittäminen tulee ratkaisevan tärkeäksi rakenteellisen jäykkyyden säilyttämiseksi pitkällä aikavälillä.

Kantavien palkkien välinen vapaa leveys vaikuttaa suoraan kiipeilymukavuuteen ja turvalliseen kädensijaan. Yleisimmin käytetty sisäinen rakomitta on noin neljäsataa millimetriä, mikä sopii mukavasti aikuisen kehon mittoihin nousun ja laskun aikana. Jos kahden henkilön samanaikainen kiipeily on odotettavissa, voidaan suunnitella räätälöityjä leveämpiä kokoonpanoja, vaikka tämä vaatii erityistä rakennelaskelmaa säteen jäykkyyden säilyttämiseksi laajennetun jänteen yli.

• Pääkantavien osien on kestettävä kiipeävän henkilöstön synnyttämien staattisten ja satunnaisten dynaamisten kuormien aiheuttamia sivusuuntaisia ​​muodonmuutoksia.
• Välitasot ovat pakollisia, kun yksittäiset jatkuvat kiipeilysegmentit ylittävät kuusi metriä pystykorkeutta.
• Lavan mittojen on täytettävä vähimmäisleveyskynnykset, ja niissä on oltava ympäristön mukaiset suojakaiteet, jotta estetään putoamisvaara kiipeilyreitin murtumispisteissä.
• Kaikkien ensisijaisten rakenteellisten liitosten on säilytettävä mekaaninen eheys tuhansien nousujaksojen aikana koko laitteen käyttöiän ajan.

Lepolavat tarjoavat kaksinkertaisen arvon: ne antavat käyttäjille mahdollisuuden palauttaa fyysinen kestävyys pitkien nousujen aikana, ja ne jakavat pitkät jatkuvat kiipeilyajot turvallisempiin, hallittavissa oleviin osiin. Lavan suojakaiteen korkeus, pylväiden välinen etäisyys ja potkulevyvaatimukset noudattavat standardoituja turvallisuusohjeita mahdollisten putoamisen aiheuttamien aukkojen sulkemiseksi. Kun taso on osa työasemaa kiipeilylenkkien yläpäässä, suojakorkeussäännöt koskevat lisäkorkeussääntöjä paljaiden työstöreunojen ympärillä.

2. Materiaalin valinta ja pintakäsittelystrategiat pitkäaikaista kenttäpalvelua varten

Raaka-ainevalinnat määrittävät perustason mekaaniset ominaisuudet, mutta pinnan esikäsittely määrää suurelta osin käyttöiän alttiissa teollisuusympäristöissä. Erilaiset käyttöympäristöt aiheuttavat erilaisia ​​uhkia: kosteuden tiivistyminen, kemikaalihöyryt, ilmassa olevat hiukkaset ja lämpötilanvaihtelut kiihdyttävät metallin hajoamista, jos suojapinnoitteita ei toteuteta riittävästi. Kuivan ympäristön sisäasennukset voivat luottaa pohjamaali- ja pintamaalijärjestelmiin, kun taas ulkotiloissa tai kemiallisesti aktiivisissa tiloissa suositellaan vahvasti kuumasinkittyä käsittelyä. Sinkkikerroksen vähimmäispaksuuden tavoitteita tulee noudattaa galvanoidussa pinnassa luotettavan korroosionestokyvyn saavuttamiseksi monivuotisten käyttöjaksojen aikana.

Yleisten osien materiaalien viitetaulukko

Astiamateriaaleja ovat yleensä pyöreät terästanko- tai litteät teräsprofiilit. Pyöreät teräspuolat on säilytettävä sileinä, jäysteettöinä, jotta vältetään käsivammat otteen aikana. Litteät teräspuolamuunnelmat voivat integroida liukastumista estävät harjanteet kitkakosketuksen parantamiseksi. Vierekkäisen askelman keskipisteen välisen poikkeaman on pysyttävä tiukasti hallinnassa; liiallinen varianssi häiritsee ihmisen luonnollista kiipeilyrytmiä ja lisää kompastumis- tai virheaskeluriskiä. Askojen on ulotuttava kaukopalkkipintojen ohi ja niissä on oltava varmat hitsatut rajapysäykset, jotta vältetään puolan irtoamisen riski toistuvan kuormituksen aikana.

Pinnoitejärjestelmän laatu vaikuttaa suoraan huoltotiheyteen. Kaksikerroksinen ruosteenestopohjamaali yhdessä kahden viimeistelymaalin kanssa muodostaa tavallisen maalipohjaisen suojatyönkulun suojaisissa sisätiloissa. Kentälle altistuvat asennukset hyötyvät paljon enemmän kuumasinkitystä, joka luo metallurgisesti sidotun sinkkisuojauksen, joka peittää kaikki pinnat, mukaan lukien piilotetut rakot hitsattujen kokoonpanojen sisällä. Kunnollinen pinnan puhdistus ennen galvanointia tai maalausta on välttämätöntä tasaisen tarttuvuuden saavuttamiseksi metallialustan ja suojaavien ulkokerrosten välillä.

3. Ergonominen geometria ja sisäänrakennettu turvaominaisuuksien suunnittelu

Hyvä ergonominen muotoilu sovittaa laitteiston mitat ihmiskehon liikemalleihin, mikä vähentää käyttäjän väsymystä ja samalla parantaa työpaikan yleistä turvallisuutta. Astian keskipisteen välinen etäisyys on yksi kriittisimmistä ergonomisista parametreista. Tavallinen teollisuusetäisyys on kaksisataaviisikymmentä millimetriä, ja hyväksyttävä alue on 200-300 millimetriä. Tiukat mittatoleranssirajat estävät askelmien epätasaisen sijoittamisen, mikä voi aiheuttaa virheaskeleita nopeatempoisissa huoltotöissä.

Liukastumisenestovaihtoehdot vähentävät liukkaalle pinnalle aiheutuvia riskejä kosteilla, lauhdealttiilla tai öljyroiskeille alttiilla työalueilla. Käytettävissä olevia hoitomuotoja ovat uurretus puolapinnoilla, hitsatut liukuesteet teräsnauhat tai erikoisvalmisteiset korkeakitkaiset pinnoitekerrokset. Jokainen vaihtoehto lisää kenkien kosketuspisteiden pintakitkaa ja pienentää liukastumisen todennäköisyyttä, kun käyttäjät käyttävät tavallisia teollisuustyöjalkineita. Jatkuvasti kosteissa olosuhteissa sijaitsevissa projekteissa tulee asettaa etusijalle liukastumista estävät parannukset suunnitteluelementteinä, joista ei voida neuvotella.

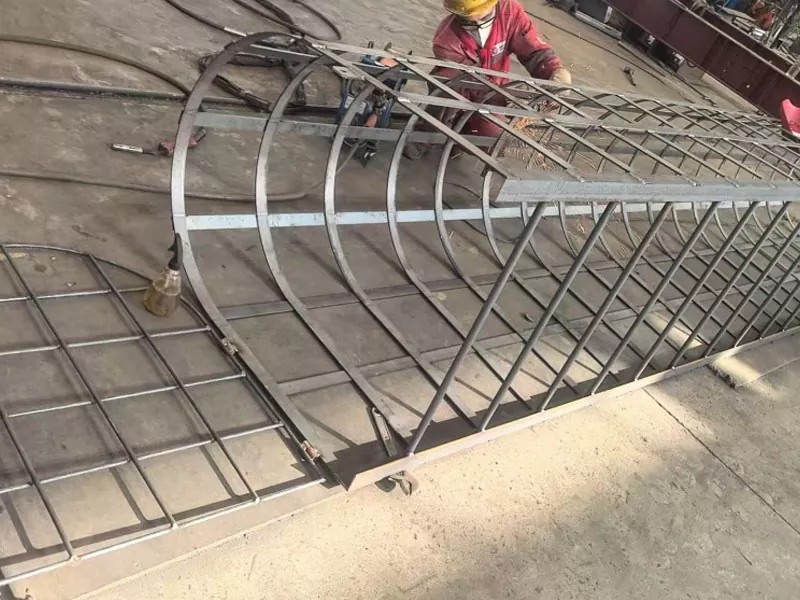

Turvahäkin asennussäännöt ovat voimassa, kun kiipeilykorkeuskynnykset täyttyvät. Häkin pyöreä halkaisija, vaakasuuntaiset rengasvälit ja pystysuorat raudoitustankojen määrät noudattavat vahvistettuja turvallisuusvaatimuksia. Turvahäkkien on kuljettava jatkuvasti ilman rakoja lepotasotteisiin tai ylempiin päätepisteisiin asti; Osakorkeat häkit luovat vaarallisia siirtymävyöhykkeitä, joissa käyttäjät menettävät putoamissuojakotelon kiipeilyreitin puolivälissä. Jokainen aukko- ja siirtymäkohta alustan liitännöissä on käsiteltävä huolellisesti, jotta ei ole suojaamattomia rakoja, jotka voisivat jäädä raajoihin tai luoda putoamisaukkoja.

Myös alemman pään maadoitusgeometriaan kiinnitetään erityistä huomiota. Alapuolan tulee olla määritellyn suurimman vapaan etäisyyden sisällä maasta tai vertailupinnasta. Kun seisova vesi kerääntyy säännöllisesti asennuspaikkoihin, kohotetut betoniperustusrakenteet estävät veden kerääntymisen suoraan epäjaloa metalliosia vasten. Perustuslohkon mittojen on täytettävä vähimmäismitoitussäännöt vakaan kuorman siirtämiseksi kantaviin maarakenteisiin.

4. Räätälöity mukauttaminen sivuston ainutlaatuisten ympäristöolosuhteiden mukaan

Kahdessa teollisuuslaitoksen asettelussa ei ole identtisiä tilarajoituksia. Olemassa olevat rakennusrakenteet, lähellä olevien laitteiden sijoittelu, yläpuolella olevat esteet ja maanpinnan esteet asettavat kaikki todellisia rajoituksia asennusgeometriaan. Mittatilaustyönä valmistetut yksiköt mahdollistavat kokonaiskorkeuden, yksikön leveyden, puolavälin, häkin sijoittelun ja alustan sijoituksen säätämisen kunkin projektin fyysisten rajojen mukaan. Kypsät valmistustyönkulut tukevat näitä räätälöityjä tuloksia noudattaen silti ydinturvallisuusspesifikaatioiden rajoja.

Asennustilan rajoitukset pakottavat usein kompromisseihin. Kun sivuttain käytettävissä oleva tila on rajallinen, insinöörit tarkistavat palkkiprofiilien valinnat rakenteen lujuuden säilyttämiseksi ilman, että kokonaispinta-ala kasvaa. Jos vierekkäiset koneet aiheuttavat voimakasta tärinää, asennussuunnitelmat tarkistetaan väsymisriskien vähentämiseksi kiinnityspisteissä. Toimipaikoilla, joilla on tiukat paikalliset tai alueelliset säännökset, piirustukset ja valmistusparametrit on yhdenmukaistettava kyseisten alueellisten standardien kanssa vaatimustenmukaisuusvaatimusten täyttämiseksi.TeräsportaatKansainvälisten standardispesifikaatioiden mukaisesti valmistetut tuotteet voivat täyttää rajat ylittävien teollisuusprojektien käyttöönoton vaatimukset.

• Arvioi ympäröivän laitteiston sijoittelu välttääksesi törmäysriskit kiipeävien laitteistojen ja liikkuvien koneenosien välillä.
• Ota huomioon paikalliset ilmasto-olosuhteet, mukaan lukien sateet, huurteen muodostuminen ja ilmassa olevat kemialliset aineet pinnan viimeistelyn valinnassa.
• Tarkista ympäröivät rakenteelliset alustat varmistaaksesi, että seinän tai palkin kiinnityspisteet kestävät pystysuoran pääsylaitteiston aiheuttamia staattisia ja dynaamisia kuormia.
• Säädä työlavan sijoitus vastaamaan laitoksen käytön työnkuluissa määritettyjä huoltotöiden todellisia pysähdyspisteitä.

Projektikohtainen räätälöinti ei saisi koskaan ohittaa turvallisuusgeometrian perussääntöjä. Leveyden, puolavälin, suojahäkin mittojen ja lavasuojan korkeuden arvojen on silti pysyttävä turvallisten käyttörajojen sisällä, vaikka fyysisen tilan kompromisseja vaadittaisiin. Pätevät valmistajat tuottavat yksityiskohtaiset rakennuspiirustukset, joissa dokumentoidaan kaikki säädetyt mitat, joten asennusryhmät suorittavat kenttäkokoonpanon täsmälleen suunnitellusti. Piirustuspaketit tukevat myös paikan päällä tehtäviä teknisiä tarkastuksia, joita laitosturvallisuusviranomaiset tekevät.

5. Hitsauksen valmistusstandardit ja luotettavat asennussuunnitelmat

Valmistuksen laatu riippuu pitkälti kontrolloidusta hitsaussuorituksesta. Täysiläpivientihitsaukset yhdistävät tikkaiden palkit puolaisiin, tasoihin ja muihin kiinnitettyihin rakenneosiin. Hitsauksen korkeuden vähimmäisarvot liittyvät ohuimpaan liitetyn komponentin paksuuteen. Hitsisaumojen tulee välttää kuona- ja huokoisuusvirheitä, jotka heikentävät liitoksen eheyttä. Korkean jännityksen kriittiset liitokset voivat vaatia rikkomattoman vianhavaitsemistarkastuksen sisäisen hitsin laadun vahvistamiseksi ennen kuin valmiit yksiköt lähtevät tuotantotiloista.

Kenttäasennusmenetelmät jakautuvat kahteen pääluokkaan: laajennuspulttikiinnitys olemassa olevia alustoja vasten tai liittäminen betonirakenteisiin asennettuihin esiuotettuihin teräslevyihin. Upotetun levyn paksuus, ankkuritangon halkaisija ja upotussyvyys noudattavat määriteltyjä vähimmäiskokovaatimuksia. Kun laajennuspultit toimivat ensisijaisina kiinnikkeinä, pultin laatu- ja mittakynnysarvoja on noudatettava. Huono ankkurointi on yksi yleisimmistä pystysuoran pääsyn laitteiston piilotetuista vikariskeistä. jopa erinomaisesti valmistetut kokoonpanot tulevat vaarallisiksi, jos asennusliitännät eivät pysty siirtämään kuormia luotettavasti tukeville rakennusalustoille.

Valmistuksen laadunvalvontajärjestelmät kattavat useita tuotantovaiheita. Raaka-aineen sisääntulotarkastus varmistaa teräksen koostumuksen ja mekaaniset ominaisuudet ennen valmistuksen aloittamista. Prosessin sisäiset tarkastukset tapahtuvat peräkkäisissä tuotantovaiheissa, jolloin mittapoikkeamat tai hitsausvirheet havaitaan ennen kuin komponentit etenevät valmistustyönkuluissa. Tarkastustiedot arkistoidaan myöhempää käyttöä varten jokaisesta tuotantoerästä. Laajalti tunnustettujen teollisuusstandardien mukaiset sertifikaatit validoivat tuotantoprosessin hallintajärjestelmät.

Yksi pätevä valmistaja, joka toimittaa näitä räätälöityjä metallirakenneratkaisujaLWY teräsrakenne, joka toimittaa suunniteltuja metallirakennekokoonpanoja, jotka täyttävät sekä kotimaiset että kansainväliset erittelykehykset. Valmiit laitteistot toimitetaan rakennuspiirustusten ja vaiheittaisten asennusohjeiden ohella paikan päällä olevien teknisten ryhmien tukemiseksi asennustöiden aikana.

6. Usein kysytyt tekniset kysymykset

Jokaisessa teollisuuden vertikaalisessa hankkeessa yhdistyvät rakennemekaniikka, inhimilliset tekijät, korroosionestostrategia ja tietoisuus säännöksistä. Tarkastelemalla järjestelmällisesti palkin spesifikaatioita, puola geometriaa, turvahäkin jatkuvuutta, pintasuojauksen työnkulkuja ja ankkurointisuunnittelua hankkeen sidosryhmät vähentävät kentällä työskenteleville henkilöille aiheutuvia riskejä. Harkittu erittelyTeräsportaatluo pitkäkestoisen vertikaalisen pääsyn infrastruktuurin, joka integroituu sujuvasti laitoksen yleisiin toiminnan työnkulkuihin vuosikymmeniä kestävien palvelusyklien aikana.
