Alustat kelluville offshore-tuuliturbiineille

LWY Steel Structuren korkealaatuiset kelluvat offshore-tuuliturbiinien alustat ovat kestäviä, merilaatuisia teräsrakenneratkaisuja, jotka on suunniteltu ankariin avomeren käyttöympäristöihin. Lujasta korroosionkestävästä teräksestä ja optimoidusta hydrodynaamisesta rakennesuunnittelusta valmistetut alustat tarjoavat erinomaisen vakauden, tuulen ja aallonkestävyyden sekä väsymisen estävän suorituskyvyn monimutkaisissa meriolosuhteissa.

Integroituvat ruosteenesto-, korroosionesto- ja seismiset lujitusteknologiat, offshore-tuuliturbiinit tukevat kelluvien tuuliturbiinien vakaata ja pitkäkestoista toimintaa, ja ne kestävät tehokkaasti merivirran iskuja, voimakasta tuulen tärinää ja meriveden eroosiota. Näillä uusiutuvan energian avomeren hankkeisiin räätälöidyillä suoraan tehtaalla olevilla teräsalustoilla on korkea rakenteellinen turvallisuus, pitkä käyttöikä ja mukautettavat rakennespesifikaatiot, jotka täyttävät tiukat kansainväliset meritekniikan ja offshore-tuulivoimarakentamisen standardit.

Tuotteen tekniset tiedot

Meriympäristön haasteet

Suolaspray-korroosio

Ilmakehän suolakuormitukset offshore-alueilla luokitellaan C5-M, joka on ISO 9223:n vakavin korroosioluokka. Tavallinen maalattu teräs hajoaa muutamassa vuodessa; kelluvien offshore-tuuliturbiinien alustat vaativat alusta alkaen kerrostetun suojan.

Aalto- ja väsymiskuormitus

Kelluvat rakenteet eivät koskaan lakkaa liikkumasta. Aaltojen, tuulen ja turbiinin toiminnan aiheuttamat sykliset kuormat aiheuttavat väsymisrasituksia, jotka vaativat hitsin laatua ja yksityiskohtien suunnittelua huomattavasti rakennusstandardeja korkeammalle.

Pääsy- ja ylläpitorajoitukset

20 kilometriä rannikosta sijaitsevan laiturin uudelleenmaalaus mitataan aluspäivinä ja sääikkunoissa. Tehtaalla käytettävän korroosiosuojauksen tulee olla kestävä.

Materiaalit ja korroosiosuojaus

Teräslaadut

kelluvien offshore-tuuliturbiinien alustat on valmistettu Q355B/Q355D, S355 tai vastaavasta merilaatuisesta rakenneteräksestä, jolla on sertifioidut iskumo-ominaisuudet matalan lämpötilan huoltoon projektin spesifikaatioiden mukaisesti.

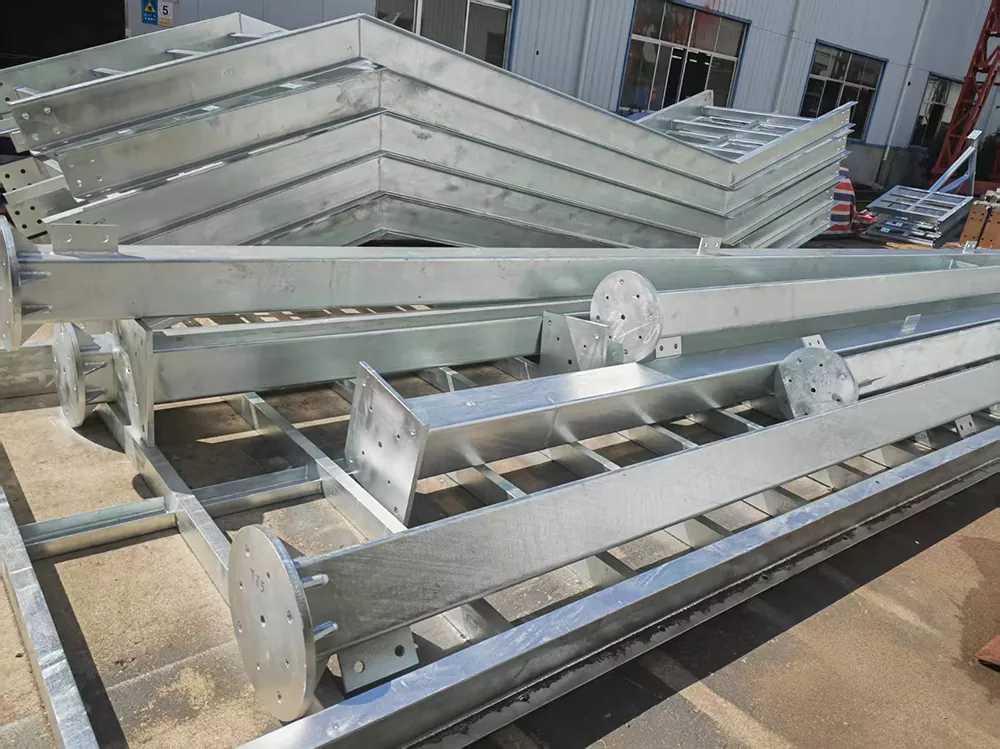

Kuumasinkitys

Pienemmät alustat ja kulkutiet on kuumasinkitty ISO 1461 -standardin mukaisesti, ja sen sinkin paksuus on vähintään 85 μm, mikä antaa vuosikymmeniä huoltovapaan suojan meriilmassa.

Pinnoitejärjestelmät

Suuret primaarirakenteet saavat meripinnoitejärjestelmän: sinkkirikas pohjamaali, väliepoksi ja polyuretaani- tai polysiloksaaniviimeistely, levitetään ilmattomalla ruiskulla ruiskupuhalluksen jälkeen tasoon Sa 2,5.

Katodisuojausliitäntä

Komponentit, jotka yhdistetään upotettuihin rakenteisiin, on yksityiskohtaisesti yhteensopivia suoja-anodien ja painevirtajärjestelmien kanssa, mukaan lukien hitsattavat anodit, jos niitä on määritelty.

Valmistuksen ja hitsauksen laatu

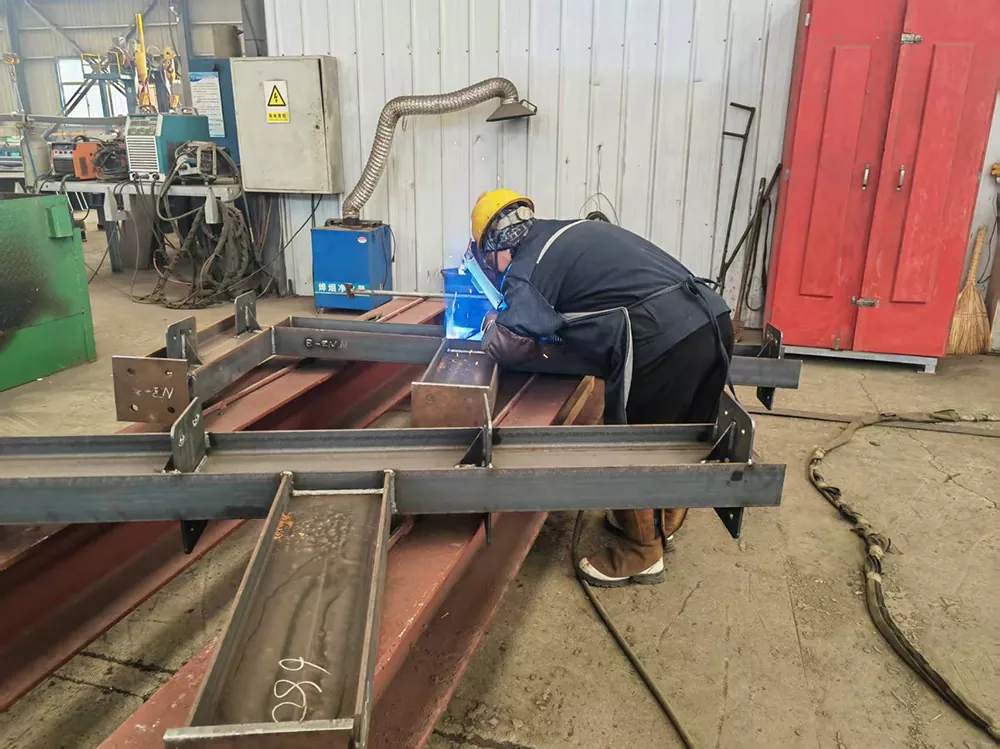

Hitsaus

Kaikki hitsaukset suorittavat EN ISO 9606:n tai AWS D1.1 -standardin mukaisesti sertifioidut hitsaajat ja hitsausmenetelmät on hyväksytty ennen tuotantoa.

Tuhoamaton testaus

Ensisijaisten osien puskuhitsaukset on tarkastettu 100-prosenttisesti ultraäänellä tai radiologisesti; Pielahitsit tarkastetaan magneettihiukkasten kanssa asiakkaan kanssa sovitun näytteenoton perusteella.

Mittojen ohjaus

Valmistusjigit ja tarkastuskiinnikkeet pitävät kriittiset mitat, kuten pulttiryhmien etäisyyden ja laipan tasaisuuden tiukoissa toleransseissa, joten offshore-kokoonpano toimii yhdessä ilman kenttäremonttia.

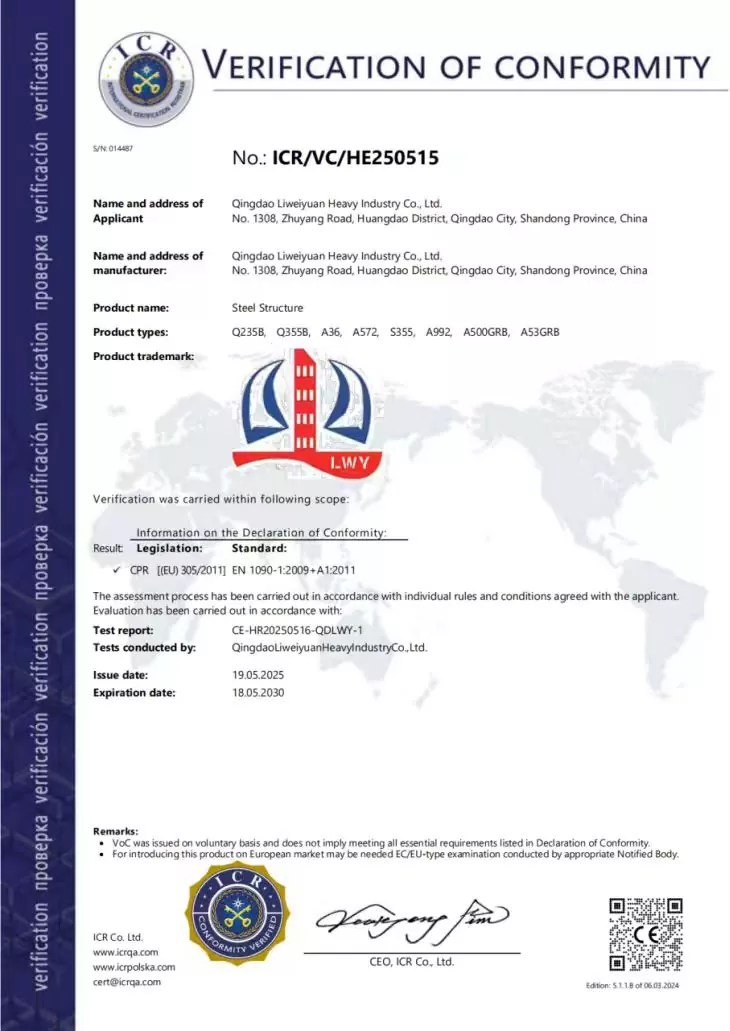

Sertifikaatit ja laatustandardit

Sovellukset

LWY Steel Structure valmistaa alustoja kelluville offshore-tuuliturbiineille ja niihin liittyville komponenteille:

1. Turbiinien huolto- ja huoltokannet

2. Siirtymälavat tornin ja kelluvan rungon välillä

3. Käytä kävelyteitä, tasanteita ja suojakaiteita

4. Kiinnitys- ja ohjausjärjestelmien laitteiden tukikehykset

5. Helideck ja nosturin jalustan tukirakenteet (pyynnöstä)

FAQ

Q1: Mitä teräslaatuja käytät kelluvien offshore-tuuliturbiinien alustoihin?

A1: Q355B/Q355D, S355 tai A572 vastineet, joilla on sertifioidut matalan lämpötilan iskuominaisuudet, jotka on valittu projektin suunnitteluperusteiden mukaan. Jokaiselle levylle ja osalle toimitetaan materiaalitodistukset.

Q2: Miten korroosiosuojaa käytetään?

A2: Pinnat ruiskupuhalletaan arvoon Sa 2,5, pinnoitetaan sitten sinkkipitoisella pohjamaalilla, epoksiväliaineella ja polyuretaanipinnoitteella tai kuumasinkitään ISO 1461 -standardin mukaisesti pienempiä komponentteja varten. Järjestelmän kokonaispaksuus on tyypillisesti yli 240 μm.

Q3: Pystytkö täyttämään luokkayhteiskunnan vaatimukset?

A3: Valmistus- ja laadunvalvontajärjestelmämme on linjassa DNV-, ABS- ja CCS-käytäntöjen kanssa, ja työskentelemme projektisi määrittelemien hitsaus- ja NDT-vaatimusten mukaisesti. Kolmannen osapuolen kysely on tervetullut missä tahansa vaiheessa.

Q4: Mikä on offshore-komponenttien toimituskapasiteettisi?

A4: Kelluvien offshore-tuuliturbiinien alustat valmistetaan Qingdaon tehtaallamme, jonka vuotuinen käsittelykapasiteetti on yli 20 000 tonnia teräskomponentteja ja joka sijaitsee 36 km:n päässä Qingdaon satamasta, joten suuret offshore-erät kuljetetaan tehokkaasti meritse.

Q5: Tarjoatko asennustukea?

A5: Tarjoamme kokoonpanopiirustuksia, nostosuunnitelmia ja hitsauskarttoja, ja insinöörimme tukevat offshore-kokoonpanoa etäohjauksella tai paikan päällä tarvittaessa.
